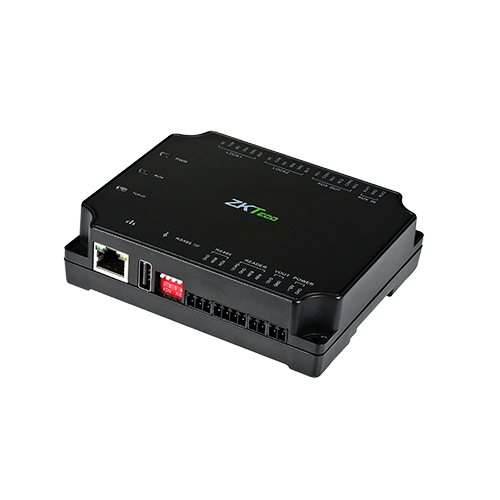

RFID-контролер доступу ZKTeco C2-260

C2-260 — 2-канальний IP контролер доступу від компанії ZKTeco для побудови мережевих систем керування безконтактними картками. Для під'єднання зовнішніх пристроїв використовується інтерфейс RS485: зчитувачі карт і додаткові модулі розширення DM10 (модуль розширення для дверей), AUX485 (модуль тривожних входів), WR485 (модуль під'єднання зчитувача).

Контролер працює під керуванням програмного забезпечення ZKBioAcess, ZKBioCVSecurity.

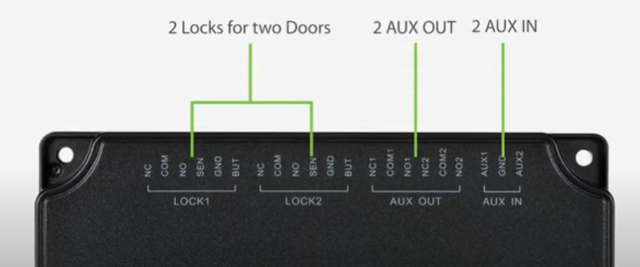

Роз'єми на платі контролера С2-260

LOCK1, LOCK2 - під'єднання електронних замків, датчиків положення дверей, кнопок виходу

AUX OUT — додатковий вихід для керування сторонніми пристроями за допомогою сухого контакту (вироблення реле відбувається після визначених подій у системі, наприклад, спрацювання пожежного датчика).

AUX IN — додатковий вхід для під'єднання сторонніх датчиків.

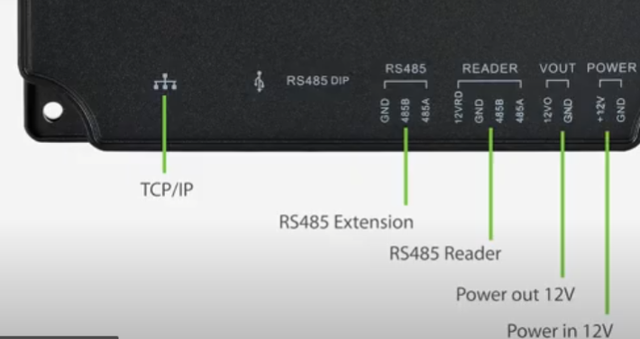

TCP/IP - під'єднання пристрою в комп'ютерну мережу LAN/WAN.

RS485 Extension - під'єднання додаткових плат розширення.

RS485 Reader - під'єднання безконтактних зчитувачів.

VOUT - вихід живлення +12 В DC.

POWER -  живлення контролера +12 В DC.

Технічні характеристики ZKTeco C2-260

• Кількість дверей —  2

• Кількість додаткових входів —  2

• Кількість додаткових виходів —  2

• RS485 порт для плат розширення —  1

• RS485 порт для зчитувачів  1

• Кількість підтримуваних зчитувачів —  4

• Типи підтримуваних зчитувачів —  RS485 зчитувачі, Wiegand зчитувачі (WR485)

• Плата розширення дверей DM10 (Single-Door Extension Board)  -  Максимально 8

• AUX485 (RS485-4 Aux. IN Converter)-  2

• WR485 (RS485-Weigand Converter) - 4

• Кількість карток —  30,000

• Кількість подій — 200,000

• Інтерфейс зв'язку —  TCP/IP, RS485

• RAM  64MB

• Живлення — 9.6V - 14.4V DC

• Розміри -116.47 * 96.49 * 31.40 мм (L*W*H)

• Температура експлуатації   -10°C to 50°C / 14°F to 122°F

• Робоча вологість  20% - 80%

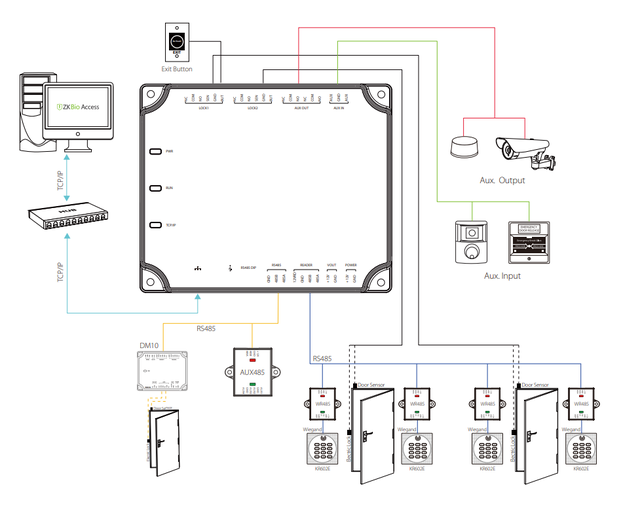

Типова схема застосування С2-260
