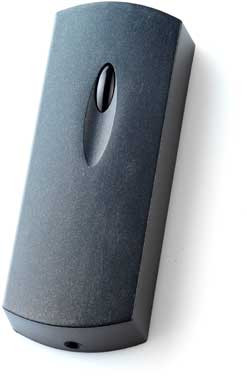

RFID-зчитувач карток Em-Marine 125 кГц Matrix III EH

Технічні характеристики:

Робоча частота: 125 Khz
Читання карт&бретків стандарту: HID ProxCard II, EM Marine
Дальність читання: 6-14 cm
Напруга живлення: 8 - 18 В постійного струму
Споживання струму: 50mA(max)
Звукова/світлова індикація: сигнал зумера, двоколірний світлодіод
Зовнішнє керування світлодіодом і звуком
Робоча температура (в приміщенні): -40 °C до +50 °C
Матеріал корпусу: ABS пластик
Колір корпусу: темно-сірий металік, світлий перламутр
Вихідний інтерфейс: Wiegand 26, Dallas Touch Memory (емуляція DS1990A)
Максимальна довжина лінії від зчитувача до контролера:
  - у режимі DS1990A, не більш ніж 15 м
  - у режимі Wiegand, не більш ніж 100 м
Швидкість передавання даних: 400bit-4K bit за секунду
Розмір (150х45х22

Монтаж і під'єднання зчитувача

Зчитувач монтується на плоскій поверхні в захищеному від сонячних променів і
опадів місці, що забезпечує безперешкодне піднесення до нього идентификатора.
Для монтажу зчитувача зробіть такі операції:
- Розмітіть і просвердлить отвори для кріплення.
- Під'єднайте дроти зчитувача відповідно до таблиці 1.
- Заізолюйте дроти в місцях з'єднання.
- Подайте живлення (загориться червоний світлодіод).
- Перевірте працездатність зчитувача піднесенням ідентифікатора.
- Установите зчитувач і закріпіть його гвинтами.
- Встановіть декоративну кришку та закріпіть її гвинтом.

Таблиця1

Схема під'єднання
