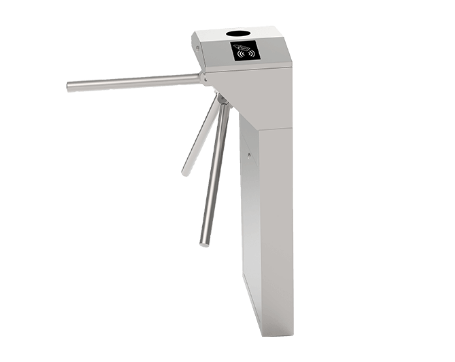

Турнікет трипод електромеханічний ZKTeco TS1000 Pro

ZKTeco TS1000 Pro - електромеханічний турнікет трипод від компанії ZKTeco, призначений для фізичного обмеження проходу, ширина проходу 500 мм, сигнал проходу може надходити від пульта керування або від безконтактної або біометричної системи контролю доступу, які замовляються окремо в залежності від потреб.

Основні особливості ZKTeco TS1000 Pro

• Корпус з нержавіючої сталі SUS304
•  Двонаправлений трипод турнікет з функцією антипаніки
• Світлодіодні піктограми для інтуїтивно зрозумілого користування та високої пропускної здатності в обох напрямках
• Висока якість за доступною ціною
• Низьке енергоспоживання
• Широкий вибір компонентів для організації безконтактної чи біометричної системи контролю доступу
• Легкий та простий процес встановлення

Технічні характеристики ZKTeco TS1000 Pro

• Вимоги до живлення:  200В- 240В, 50/60Гц
• Споживана потужність: у робочому режимі 18 Вт, у режимі очікування 6 Вт
• Робоча температура: від -28°C до 60°C
• Робоча вологість: від 5% до 80% (без конденсації)
• Робоче середовище: в приміщенні
• Швидкість пропускання    RFID: максимум 30/хвилину, Відбитки пальців: максимум 25/хвилину
• Ширина смуги проходу  500 мм
• Розміри (Д*Ш*В)   520*310*1010 (мм)
• Розміри з упаковкою (Д*Ш*В) 570*365*1080 (мм)
• Вага нетто (кг) 36
• Вага з упаковкою (кг) 50
• Матеріал корпусу: нержавіюча сталь SUS304 Сталь
• Матеріал кришки: нержавіюча сталь SUS304
• Матеріал бар'єра: нержавіюча сталь SUS304
• Рух бар'єра: обертання
• Підтримка аварійного режиму функції антипаніка
• Рівень безпеки: середній
• Середня кількість циклів між відмовами (MCBF) 1 мільйон
• Гарантія: 1 рік

Контролер керування турнікетом ZKTeco TS 1000 Pro

Опис контактів турнікету TS1000Pro:

J2 лічильник: для під'єднання світлодіодного екрана та зображення кількості людей, що пройшли. Має підрахунок прокруток загальмювальних планок.

J5 правий і J4 лівий індикатори: для під'єднання світлодіодного екрана із зазначенням заборони/розрішення проходу.

J3 Індикатор ідентифікації: для під'єднання світлодіодного екрана із зазначенням успішної ідентифікації користувача.

J-NC2 вимкнути турнікет: Коротке замикання NC1 і GND, дає змогу блокувати турнікет.

J7 вхідний сигнал: Сигнал відкриття турнікету. Коротке замикання К1 і GND дає змогу зліва. Коротке замикання К2 і GND дає змогу просуватися праворуч.

J6 зовнішня тривога:Коротке замикання ALARM1 і GND блокує турнікет.

J6 падіння планок Коротке замикання DOW і GND опускається запорошувальні планки в екстреній ситуації.

J8 вхідний сигнал безконтактного перемикача: Вхідний сигнал положення важеля.

J9 живлення: напруга для живлення контролера 12 В, максимальний струм 3 А.

V1L лівий, V2R правий і UP D50 верхній соленоїди: Контролюють процес проходу та падіння планок.
